Gutlehrring Trapezgewinde Tr 8-Tr 32 mit Toleranz 7e

Gewinde Gutlehrring für metrische Trapez Bolzengewinde

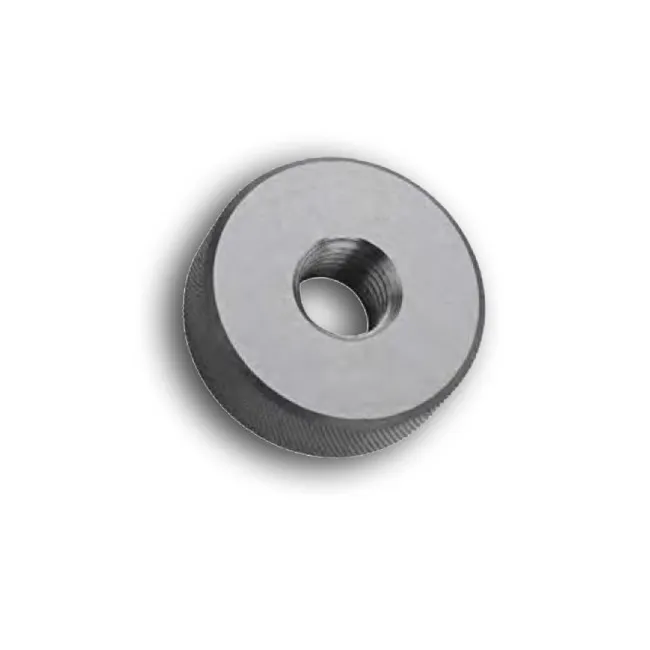

Der Gewindegutlehrring wird zur Überprüfung metrischer Trapez Gewindebolzen, Trapezschrauben oder Trapez Gewindestangen verwendet. Der Gutlehrring ist nach DIN 103 mit einer Tolerant 7e gefertigt  Die Gewindelehre ist in den Größen Tr 8-Tr 32 erhältlich. Die Trapezgewinde haben ein Profilform eines gleichschenkligen Trapezes, mit dickeren Gewindegängen als Gewindegänge mit dreieckigem Profil. Das Steigungsmaß ist außerdem auch größer als bei anderen Gewinden. Trapezgewinde werden als Antriebsart in Fräs-und Drehmaschinen, automatischen Hub Pressen und Hub Maschinen in der Lebensmittelindustrie verwendet. Wie auch bei anderen Gewindearten muss sich auch der Trapez Gewindegutlehrring mit dem Trapez Außengewinde paaren, also in seiner Gesamtheit überprüfen lassen.
Messmittelonline stellt Ihnen den Trapezgewinde Gutlehrring in folgenden 14 Größen (Tr 8-Tr 32) zur Auswahl.

• Gewinde Tr 8, Steigung 1,5
• Gewinde Tr 10, Steigung 2
• Gewinde Tr 11, Steigung 2
• Gewinde Tr 12, Steigung 3
• Gewinde Tr 14, Steigung 3
• Gewinde Tr 16, Steigung 4
• Gewinde Tr 18, Steigung 4
• Gewinde Tr 20, Steigung 4
• Gewinde Tr 22, Steigung 5
• Gewinde Tr 24, Steigung 5
• Gewinde Tr 26, Steigung 5
• Gewinde Tr 28, Steigung 5
• Gewinde Tr 30, Steigung 6
• Gewinde Tr 32, Steigung 6
