Lehrdorn M2-M27 Regelgewinde Links (LH)

Lehrdorn M2-M27 DIN 13 (links) für metrische ISO Regelgewinde zur Linksgewindeprüfung

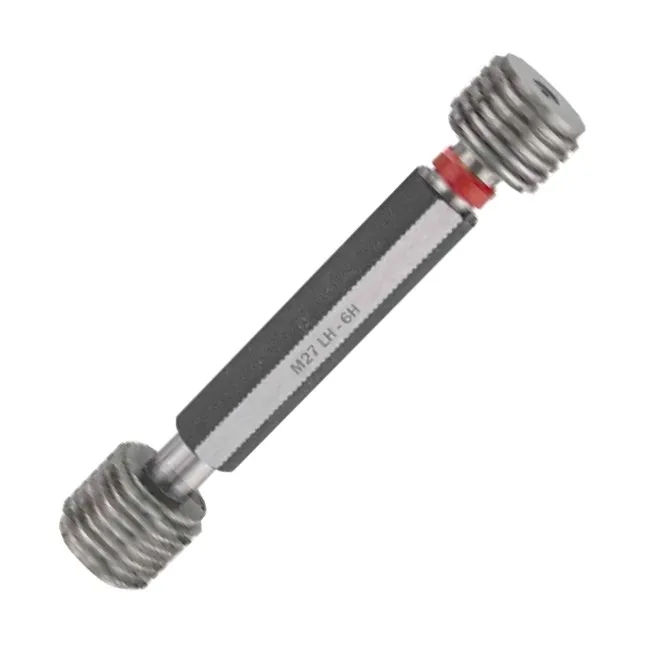

Der Gewindelehrdorn entspricht nach DIN 13 Links (LH) und ist in den Größen M2-M27 erhältlich. Jeder unserer Lehrdorne besteht aus gehärtetem Lehrenstahl, mit einer Toleranz 6H, verfügt über eine "Gut-und eine Ausschuss-Seite". Geeignet ist der Präzisions-Lehrdorn als Lehre zur Überprüfung zulässiger Höchst-und Mindestmaße von metrischen ISO-Regelgewinden links. Bei der Überprüfung werden keine Zahlenwerte angegeben, sondern es wird lediglich die Aussage getroffen ob ein Prüfstück als "Gut" oder "Ausschuss" bezeichnet werden kann. Eingesetzt wird der Gewindelehrdorn auch zum Überprüfen von Gewindebohrungen und Nuten.
Die beiden Seiten (Gut-und Ausschuss) des Lehrdorns sind unterschiedlich lang. Die längere Gut-Seite ist mit vollständigem Gewindeprofil ausgestattet sie muss sich leicht und in vollem Umfang in die Gewindebohrung drehen lassen damit das Prüfstück im Ganzen geprüft werden kann. Die Ausschuss-Seite mit dem verkürzten Gewindeprofil ist zusätzlich rot gekennzeichnet. Die Ausschuss-Seite darf aber nur an schnäbeln, das heißt sie sollte nur maximal 2 Umdrehungen reingehen.
Jetzt Informieren und den oder die benötigten Gewindelehrdorne M2-M27 für Innengewinde Links bestellen.
Gewindegröße:

• Gewinde M2, Steigung 0,40
• Gewinde M2,5, Steigung 0,45
• Gewinde M3, Steigung 0,50
• Gewinde M3,5, Steigung 0,60
• Gewinde M4, Steigung 0,70
• Gewinde M5, Steigung 0,80
• Gewinde M6, Steigung 1,0
• Gewinde M8, Steigung 1,25
• Gewinde M10, Steigung 1,5
• Gewinde M12, Steigung 1,75
• Gewinde M14, Steigung 2,0
• Gewinde M16, Steigung 2,0
• Gewinde M18, Steigung 2,5
• Gewinde M20, Steigung 2,5
• Gewinde M22, Steigung 2,5
• Gewinde M24, Steigung 3,0
• Gewinde M27, Steigung 3,0
