Ausschusslehrring M45 Feingewinde metrisch

Gewindeausschusslehrring M45 DIN 13-6g metrisches ISO-Feingewinde

Der Gewinde Ausschusslehrring M45 erhältlich in 4 Größen eignet sich als Messwerkzeug zur Prüfung der Genauigkeit metrischer ISO-Feingewinde rechts. Der Gewindelehrring besteht aus gehärtetem Lehrenstahl nach DIN 13-6g hergestellt und besitzt einen gerändelten Außendurchmesser. Der geriffelte Außendurchmesser erleichtert beim Überprüfen das Aufschrauben auf das Bolzengewinde. Der angeschliffene vordere Gewindegang des Ausschusslehrrings entfernt den eventuell auf tretenden starken Schmutz im Werkstück und verhindert so ein vorzeitiges Ausbrechen des ersten Gewindeganges. Bei der Überprüfung von Hand und ohne großen Kraftaufwand darf sich der Ausschusslehrring maximal 2 Umdrehungen auf das Prüfgewinde drehen lassen. Sollten sich jedoch mehr als zwei Gänge auf das Bolzengewinde schrauben lassen, entspricht das Gewinde nicht den erforderlichen Ansprüchen und das Prüfstück wird als "Ausschuss" bezeichnet.

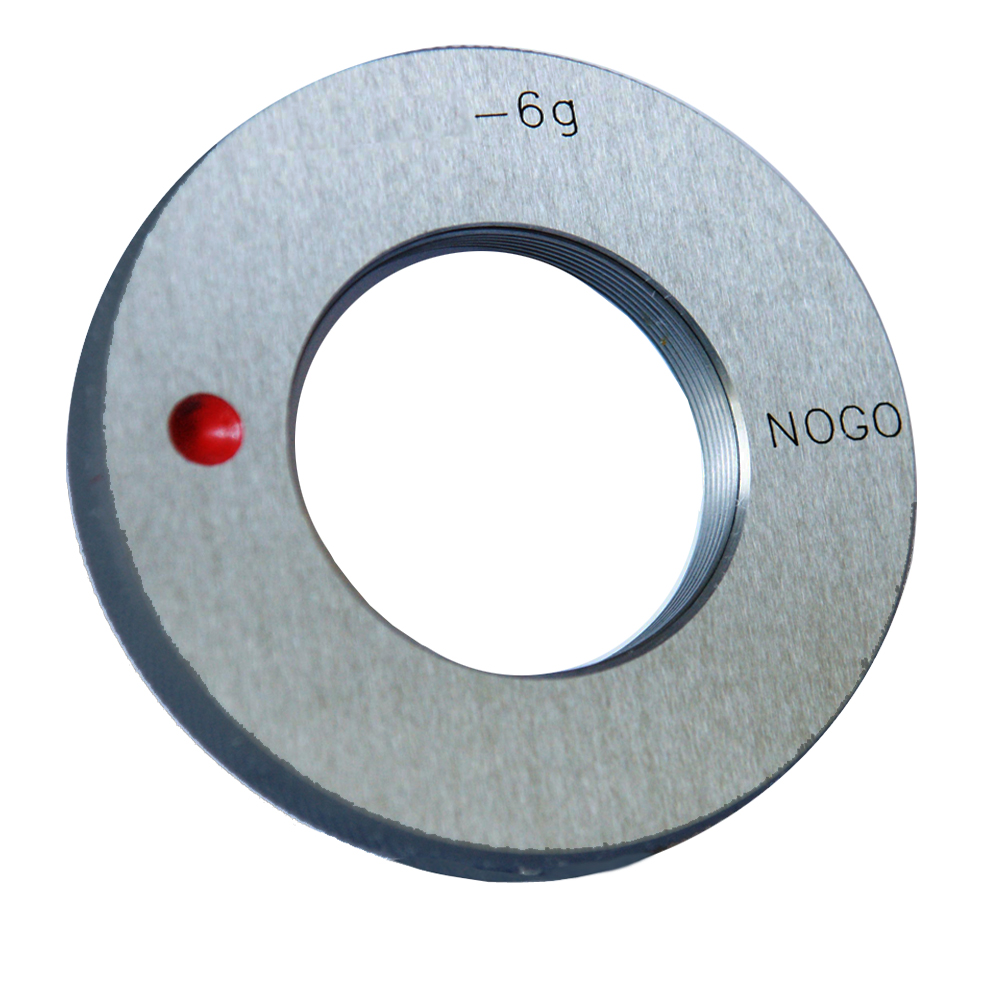

Der Ausschusslehrring ist mit NoGo und einem roten Punkt gekennzeichnet und kann so schneller und besser erkannt werden.
Den entsprechenden Gewinde-Ausschusslehrring M45 DIN 13-6g können Sie aus den aufgeführten 4 Größen rechts oben auswählen.

• M45 x 1,0
• M45 x 1,5
• M45 x 2,0
• M45 x 3,0
