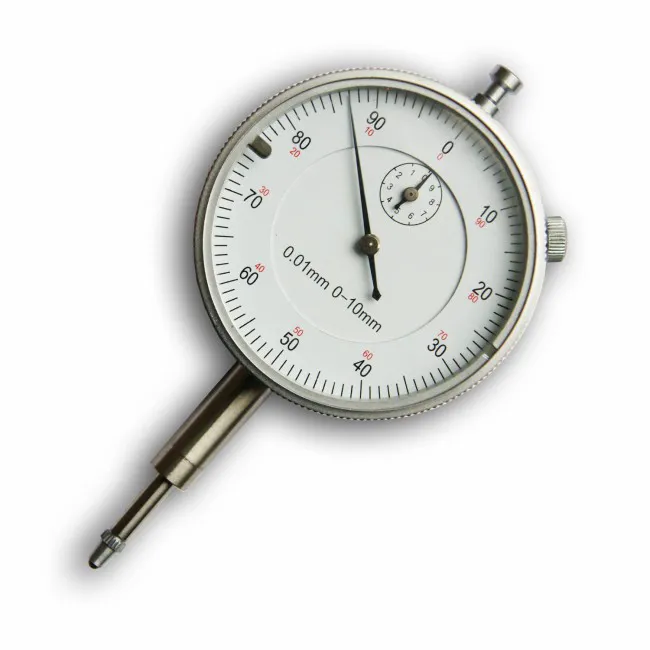

Messuhr mit verstärktem Metallgehäuse

analoge Messuhr gefertigt aus einem Teil, Ablesegenauigkeit 0,01mm

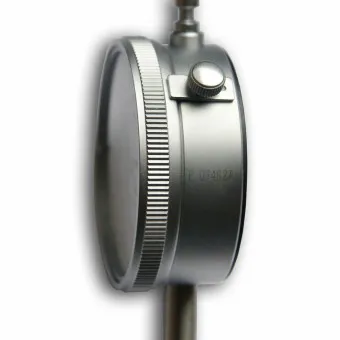

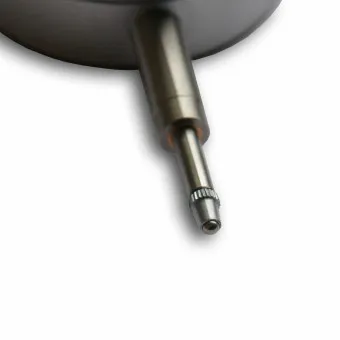

Die analoge Messuhr Bauform DIN 878 mit verstärktem Metallgehäuse ist aus einem Teil gefertigt. Sie eignet sich zum Messen von Längen oder auch Längendifferenzen. Sie ist zum Beispiel einsetzbar zur Rundlauf- und Vergleichsmessung im Druck-und Zugbetrieb. Der Messuhr mit einer Ablesegenauigkeit von 0,01 mm und einer Messgenauigkeit von 14µm ist in mehreren Messbereichen erhältlich. Sie können aus 3 Messbereichen auswählen. Die Rundskala hat einen Außenringdurchmesser von 57 mm und einen Skalenwert 1/100 mm. Die analoge Zeigeranzeige (Umdrehungszähler) der Rundskala erfolgt über eine Zahnstangenübersetzung. Der drehbare Metall-Außenring dient zum Verstellen der Skala und eine Feststellschraube zur Fixierung. Weitere technische Details sind: Einspannschaft mit 8mm Ø , Passung h6,  Bolzen Ø 4 mm, einstellbare Toleranzmarken, und auswechselbarer Messtaster. Die einzelnen Messbereiche sind:

• 0-3mm, Messgenauigkeit 14µm
• 0-5mm, Messgenauigkeit 16µm
• 0-10mm, Messgenauigkeit 16µm
